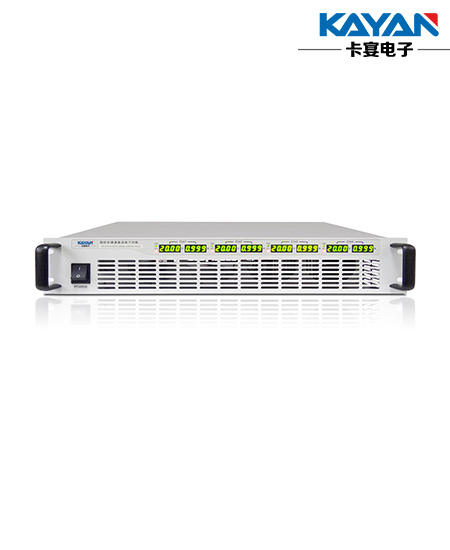

KFF6140四通道多功能直流電子負載

一、產品簡介

KFF6140四通道多功能直流電子負載為公司基於多年電源、電池等相關測試應用經驗而開發一款高精度、高可靠性、高集

成度、高性價比、全功能（恒電流、恒電壓、恒功率、恒電阻）可編程直流電子負載產品。本產品為集成應用量身定製，穩定

可靠、集成方便。在絕大部分集成應用中可代替小功率單體電子負載並為用戶大幅節省成本。

KFF6140專門針對嵌入式集成應用開發設計，標準機箱尺寸（19英寸2U/3U機箱），具有靈活的編程接口(LAN)並提供驅動程序。

支持Visual C++、C#、Delphi、Visual Basic、Labview等絕大部分軟件平台進行二次開發，用戶可根據需要自行定製應

用軟件。

二、應用領域

小功率電源、DC轉換器、手機充電器、電池、UPS、BMS等小功率電源產品研發、生產、老化與品檢；電池pack、BMS均

衡放電、電動工具生產測試、LED電源板生產檢測等相關領域。

三、主要特點

功率範圍：50W/180W/360W/540W

電壓範圍：0-20V/0-60V/0-150V/0-600V

電流範圍：0-5A/0-15A/0-30A/0-60A/0-90A

工作模式：CC、CV、CP、CR、CCD

Von、Voff功能

模擬短路功能

動態變頻掃描（僅適用於高配）

負載效應測試（僅適用於高配）

被測設備過壓保護功能測試

時間測量（僅適用於高配）

電壓紋波測量功能（僅適用於高配）

毫歐表功能（僅適用於高配）

高速LAN接口，穩定可靠

方便實用的OCP/OCP/OPP測試

通道間電氣隔離，可根據應用需求串並聯

OCP/OVP/OPP/OTP多重保護（僅適用於高配）

標準19寸2U/3U機箱，可安裝於機櫃

高可靠性，超長平均無故障時間

四、特色功能

動態頻率掃描

可測試被測設備在設定頻率範圍內動態性能。類似於瞬態模式，在兩個參數值之間反複切換。各參數值持續時間由掃描頻率及占空比決定。從起始掃描頻率逐步遞增到截止頻率，頻率增量、頻點掃描持續時間可設。在掃描過程中，輸入電壓伴隨電流瞬變，產生過衝與跌落。配合電壓紋波及峰峰值測量等功能可得到各項動態參數及對應頻率點。

時間測量功能

在預定帶載條件和參數範圍內，設定兩個數值或某種事件（例如最高電壓點）作為觸發源，負載會記錄兩次觸發相應時間點，然後計算兩次觸發間隔時間。

功能強大的自動測試模式

自動測試模式可快速便捷獲取多種參數，在預先設定好測試步驟及參數後無需人工幹預。能夠極大的提高產線效率，有利於高層次和大規模自動化集成。

電壓紋波測量

負載支持電壓紋波（Vpp）。通過將電壓和電流信號進行調理，再運用專業算法，可根據實際需求計算紋波峰峰值和有效值，結合波形數據輸出功能，可進一步分析紋波頻率成分等各項參數。
