雙向儲能逆變器

產品適用範圍

本公司研發生產的雙向儲能逆變器為三相儲能逆變器產品，它為電網與蓄電池之間提供接口，實現對蓄電池係統的充放電。交流側連接至電網。儲能逆變器防護等級為 IP22（可定製防護等級），適用於室內安裝。配有本係列儲能逆變器的充放電係統如下圖所示。

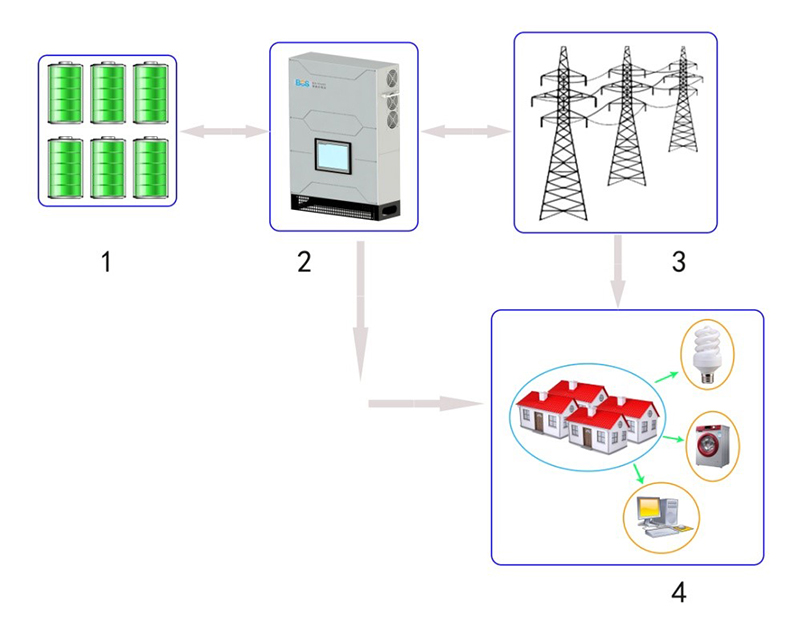

圖2-1 儲能充放電係統組成

1：儲能電池組（鉛酸電池、鋰電池等）

2：儲能逆變器

3：公共電網

4：負載、用電負載（可手動或自定義負載端的並離網供電）

總體介紹係統原理圖

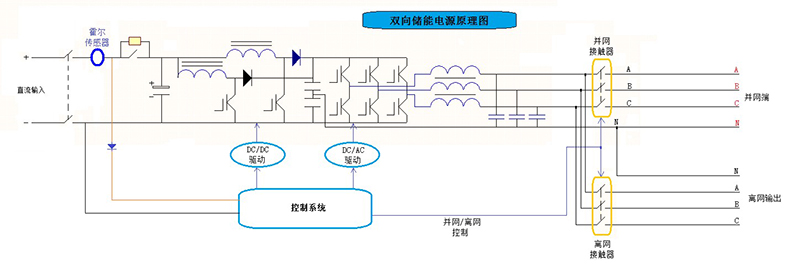

雙向儲能電源原理圖

概述

電網在遠距離供電時，線損是不可忽略的一個影響因素，由於線損的存在，工程設計初期需要增加設備投入，遠距離供電時造成能源白白浪費並且減短了線纜的使用壽命，使得電網運行維護成本大大增加；用戶負載端由於電冰箱、空調、LED節能燈的大量使用，使得電網用戶側的功率因數過低，無功功率增大，造成電網負荷過大。

儲能係統可以很好的解決上述問題，儲能是現今國內外的熱門話題，儲能係統在國內還處於研究階段時，德國等國家已出台相關補貼政策，鼓勵發展儲能係統，優化電網，實現智能電網。我公司在智能儲能電網領域已取得一定成績，眾多儲能項目投入運營，而且儲能逆變器在現場長期穩定運行，效果良好。

本係統是針對三相儲能係統，可實現並網發電、離網逆變、市電反向充電功能；若電網斷電，儲能係統可自動無縫切換成離網工作模式，保證負載不間斷供電。

功能

﹡專為智能電網、智能微網設計，接受電網調度，削峰填穀；

﹡可滿足鉛酸蓄電池、鋰電、超級電容、釩電池等不同儲能形式的接入，適用範圍廣；

﹡雙向逆變，滿足多種電池充放電模式可選，

﹡具有時間段工作模式設定功能，根據當地電網特點設置合理的工作方式；

﹡模式分為並網（充放電）運行及獨立孤網運行，能根據電網調度部門指令控製有功功率及無功功率輸出，具備四象限滿容量運行的能力；

﹡RS485、CAN總線等多種通訊接口可選，標準的MODBUS_RTU通訊協議，實現遠程監控；

性能特點

﹡采用32位DSP（數字處理器TI 2812）+ARM（觸摸屏主控芯片）平台，觸摸屏顯示及操作，方便現場操作及參數設置；DSP控製核心驅動程序，ARM實現顯示、通訊等外圍功能，提高電源可靠性。

﹡具有全方位的電源保護方案和完善的自我檢測和保護功能。在出現係統故障時將停止工作，保護係統安全;電源具備過熱、過載、過流、短路、驅動保護等保護功能，保證電源可靠穩定運行。

﹡全係模塊化功率單元設計，更換簡單、快速，能夠迅速排除故障，不影響整個係統，同時具備優秀的電磁兼容性，能滿足各種場合的可靠應用。

﹡支持RS485、以太網通訊，選配CAN 滿足客戶遠程監控等功能；可顯示交直流側電壓、電流，工作模式、運行狀態、故障信息等，並且可通過通訊接口將相關數據上傳到遠程上位機，並且可通過上位機對電源進行啟動停止、參數設置等操作。

技術特點

﹡雙向儲能逆變器具有較高的效率，PCS為高頻拓撲，最高效率不小於95%；

﹡雙向儲能逆變器具有485接口可與監控係統通訊，免費提供協議文本；

﹡有功功率控製功能：

雙向儲能逆變器可根據監控係統指令控製其有功功率輸出。為實現有功功率調節功能，電池儲能係統應能接收並實時跟蹤執行監控係統發送的有功功率控製信號，根據並網側電壓頻率、監控係統控製指令等信號自動調節有功輸出，確保其最大輸出功率不超過給定值。

﹡頻率異常時的響應特性

雙向儲能逆變器具備一定的耐受係統頻率異常的能力。

﹡孤島運行

雙向儲能逆變器除並網運行模式外，具有孤島運行模式，即按照設定的條件脫離主網，在容量範圍內為部分負荷提供符合電網電能質量要求的電能。

﹡雙向儲能逆變器保護功能

雙向儲能逆變器具有直流過壓、欠壓保護、過流保護、輸入反接保護、交流欠壓/過壓保護、過載保護、過熱保護、過/欠頻保護、三相不平衡保護及報警、交流反相序保護和報警功能。

﹡雙向儲能逆變器直流側電能質量要求

儲能逆變器對電池充電時滿足電池對電能質量要求。恒流充電時，穩流精度≤1%FS（在20%～100% 輸出額定電流時）。

﹡雙向儲能逆變器交流側電壓不平衡度

儲能逆變器接入電網後，公共連接點的三相電壓不平衡度不超過GB/T 15543-2008《電能質量三相電壓不平衡》規定的限值，公共連接點的負序電壓不平衡度不超過2%。

﹡雙向儲能逆變器運行狀態可視化程度高。觸摸屏作為人機界麵。通過觸摸操作，可清晰顯示實時各項運行數據，實時故障數據，曆史故障數據等。

﹡雙向儲能逆變器具有交流輸入手動分斷開關，緊急停機操作開關；。

雙向儲能逆變器操作界麵

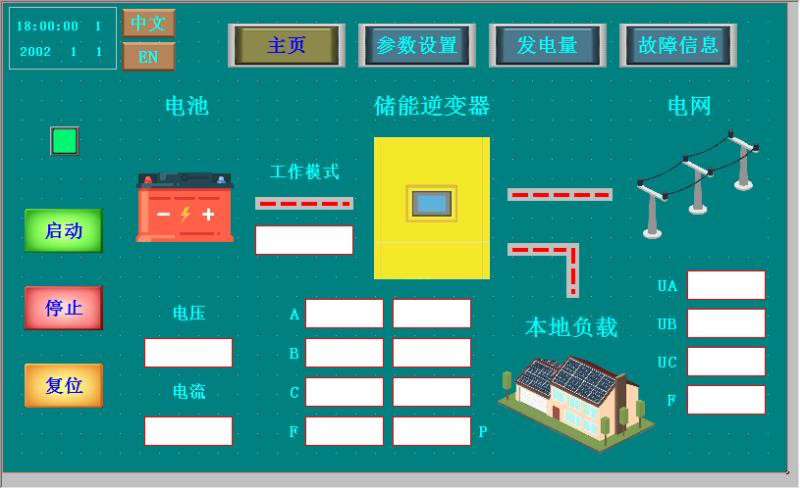

操作主頁麵-首頁

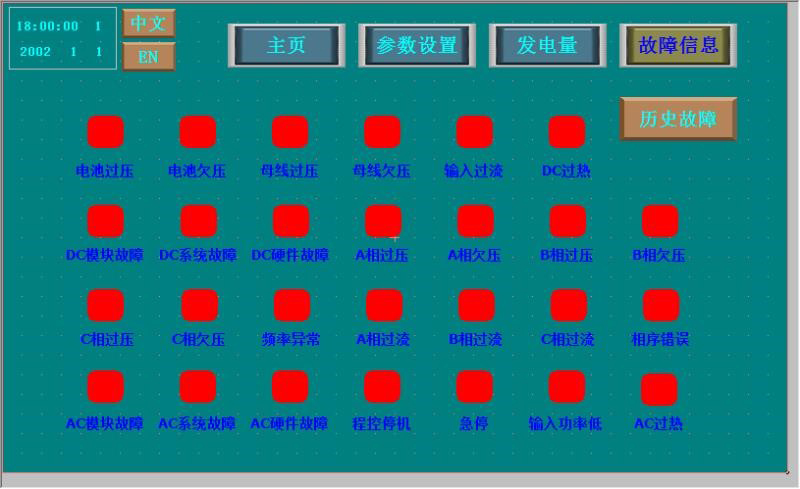

報警頁麵

當故障發生時，相應的指示框由綠色變為紅色。

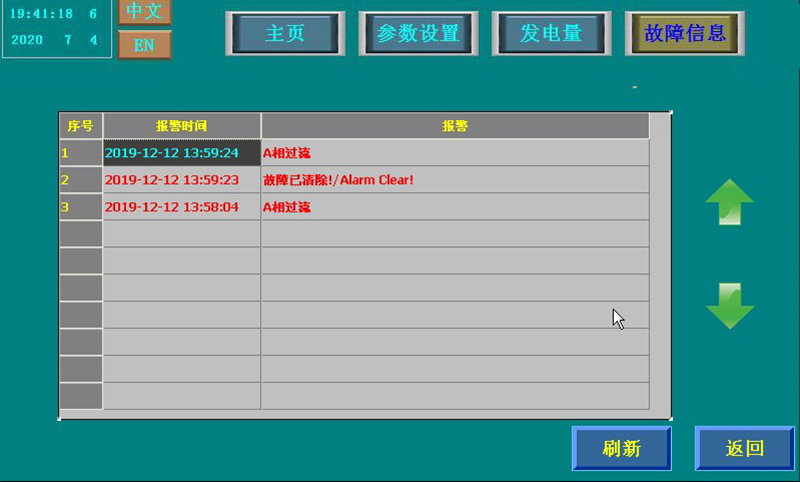

曆史:點擊查看曆史報警記錄。界麵如下

刷新：單擊以更新曆史記錄。

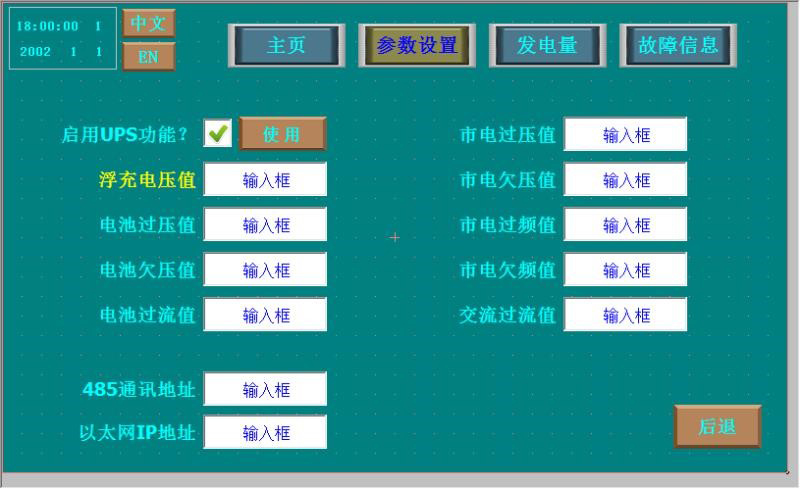

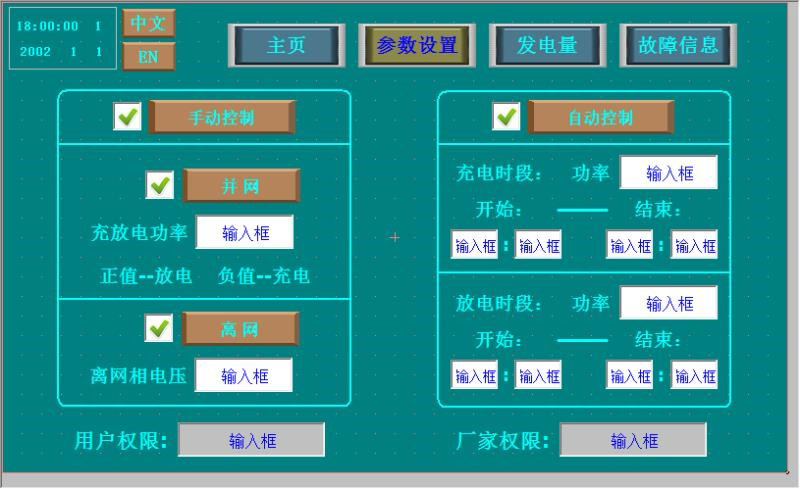

設置子頁麵

工作模式切換：切換工作模式為自動切換和手動切換兩種切換方式。

並網模式：

在此模式下，電源並網端接入電網，給電網供電，輸出交流電。工作方式為直流輸入到交流輸出。充放電功率可設置，正值為放電，蓄電池經過電源進入電網；負值為充電，電網經過電源進入蓄電池。

離網模式：

在此模式下，電池經過電源進入負載，給負載供電。工作方式為直流輸入逆變為交流輸出。

自動控製模式：

選定自動控製，輸入充電時段與放電時段的功率值，輸入開始與結束時間。確定後，自動開始衝放電。

充電時段：由電網側輸入，經過電源輸出直流電給蓄電池充電。

放電時段：由直流側輸入，經過電源輸出交流電給電網供電。

用戶參數設置:點擊用戶權限右側的白色輸入框，輸入密碼“1”，點擊確定進入。廠家權限頁麵：根據負載特性，廠家設置出廠時已固化好，正常使用時無需進入。

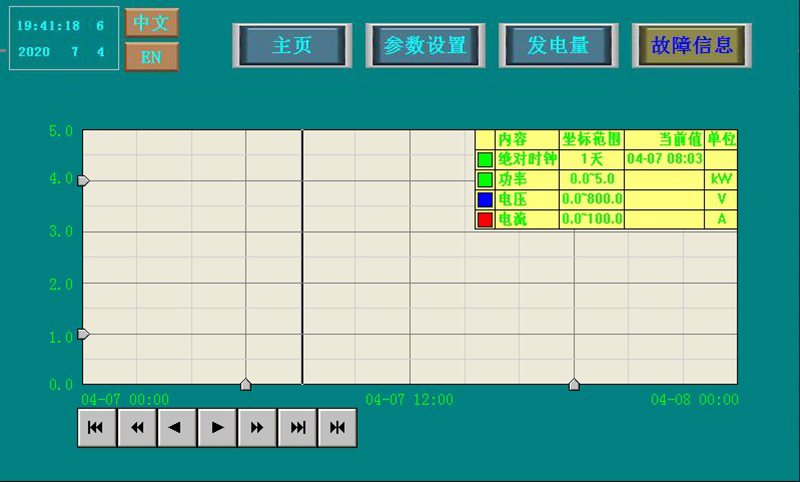

功率曲線子頁麵

發電量以圖表形式顯示。

儲能逆變器性能指標
